Série 1.1

Vanne guillotine Haute Performance Wafer à tige montante

Accueil » Industrie » Vanne guillotine » Vanne à pelle standard » Série 1.1

Description :

Utilisation: sectionnement de liquides et pulvérulents
Fonctionnement: unidirectionel et bidirectionnel
Marchés: process papetier, applications exigentes dans l’industrie et la marine

Normes :

Brides suivant DIN EN 1092-1 et ANSI B16.5
P.E.D. 2014/68/EU
ATEX 2014/34/EU
Tests de pression suivant EN-12266
Certification standard EN 10204 type 3.1
Certificat d’alimentarité FDA et CE 1935

Caractéristiques techniques :

Diamètre : DN50 à DN600
Raccordement : ANSI Class 150
Pression : 5 bar DN350-400, 4 bar DN450-500, 10 bar DN50-100, 8 bar DN125-200, 6 bar DN250-300, 3 bar DN600
Corps : Fonte ductile peint époxy
Pelle : Inox 304, Inox 316
Siège : Manchette amovible élastomère ou plastomère
Tige : Montante en inox
Presse-étoupe : Acier peint époxy
Garnitures : Tresse coton suifé, PTFE, Graphite, Autres
Arcade : Protection en conformité CE, Modèle renforcé en acier ou inox

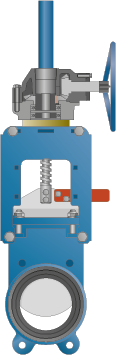

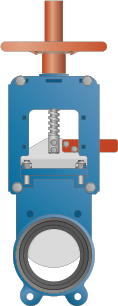

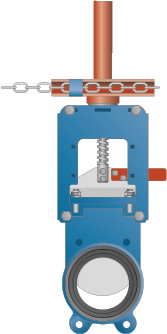

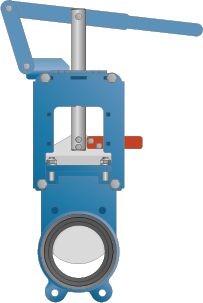

Commande manuelle : À volant, À volant à chaîne, À levier, Réducteur

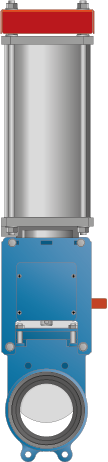

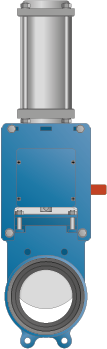

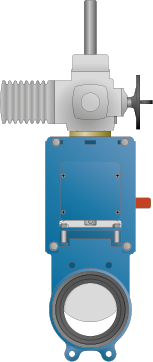

Commande automatique : Pneumatique double et simple effet, Électrique, Hydraulique

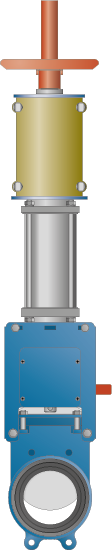

Options : Pelle polie miroir ou chromée dur, Commande manuelle de secours, Rallonge de manœuvre, Fin de course mécaniques ou inductifs, Électrovanne de pilotage, ATEX II3GD (zone 2 et 22)
